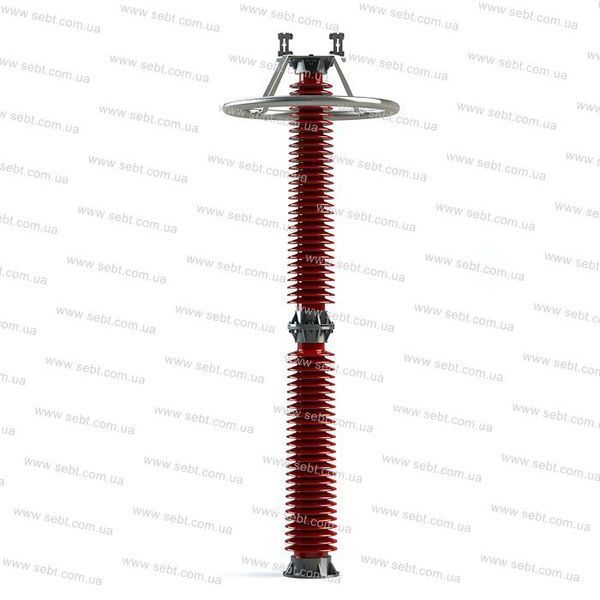

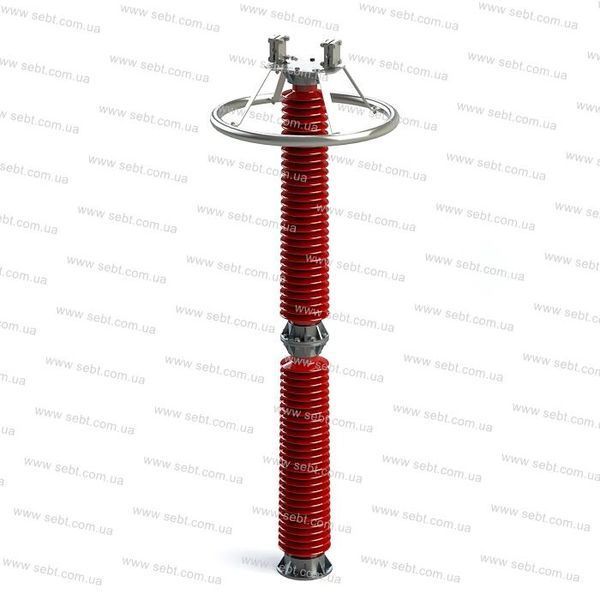

Шинна опора ШО-330.II-2 УХЛ1 з керамічною посиленою ізоляцією призначена для підтримання двох сталево-алюмінієвих діаметром 24,0–36,2 мм (АС-300/39 – АС-600/72) у мережах змінного струму номінальною напругою 330 кВ (Uнр – 372 кВ).
Шинна опора ШО-330.II-2 УХЛ1 виготовляється у кліматичному виконанні УХЛ, категорії розміщення 1 відповідно до ГОСТ 15110-69 та ГОСТ 15543.1-89, при цьому:
- робоче значення температури навколишнього повітря: верхнє – плюс 40°С; нижнє – мінус 60°С;
- висота над рівнем моря – не більше 1000 м;
- швидкість вітру – не більше 40 м/с за відсутності ожеледі та не більше 15 м/с при ожеледі з товщиною льоду до 20 мм;
- навколишнє середовище – невибухонебезпечне.
Структура умовного позначення шинної опори ШО-330.II-2.х УХЛ1:
- Ш – шинна;
- О – опора;
- 330 – номінальна напруга, кВ;
- II – ступінь забруднення в районі експлуатації згідно ГОСТ 9920 (середній);
- 2– кількість приєднуваних проводів;
- х (1, 2) – виконання шинної опори залежно від діаметра проводу;
- УХЛ1 – кліматичне виконання і категорія розміщення згідно ГОСТ 15110-69.
Залежно від діаметра приєднуваного проводу наразі постачаються такі типи шинних опор для двох проводів з керамічною ізоляцією для середнього ступеня забруднення:
- шинна опора ШО-330.II-2.1 УХЛ1 – для проводу діаметром 24,0–24,1 мм. Основні типи проводів: АС-300/39, АС-300/48.
- шинна опора ШО-330.II-2.2 УХЛ1 – для проводу діаметром 27,7–33,2 мм. Основні типи проводів: АС-400/64, АС-500/64, АС-600/72.
Конструктивно шинна опора складається з:
- ізоляційної колони;
- металевого шинотримача;
- вирівнювального алюмінієвого екрана;
- комплекту кріпильних елементів;
- опорної стійки (у комплект поставки не входить, замовляється окремо).

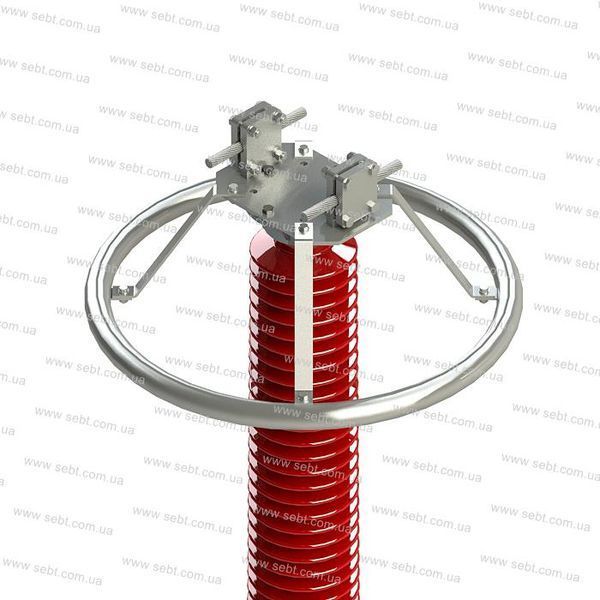

Для рівномірного розподілу електричного поля по висоті конструкції застосовується алюмінієвий екран діаметром 1000 мм, що підвищує електричну міцність та надійність роботи виробу.
До комплекту постачання шинної опори ШО-330.II-2.1 УХЛ1 та ШО-330.II-2.2 входять:
- шинна опора у з розібраному вигляді;
- паспорт та інструкція з монтажу і експлуатації.
Шинна опора ШО-330.II-2 УХЛ1 виготовляється на базі високоякісних кераміних ізоляторів С8-1800.II з руйнівним навантаженням не менше 8 кН.
До комплекту постачання входять:
- шинна опора ШО-330.II-2.1 УХЛ1 або ШО-330.II-2.2 УХЛ1;
- комплект кріпильних елементів;
- паспорт якості;
- керівництво з експлуатації.
Шинна опора ШО-330.II-2 УХЛ1 сертифікована та відповідає ТУ У 27.1-39812966-003:2024. ТОВ «Сучасні енергетичні та будівельні технології» виготовляє та постачає шинні опори для відкритих розподільчих пристроїв напругою 330 кВ. Ми забезпечуємо повний супровід проєкту, розробку креслень, виготовлення, технічну підтримку та доставку по всій території України. За додатковим запитом можливе виготовлення та постачання шинних опор з іншими приєднувальними розмірами та характеристиками.

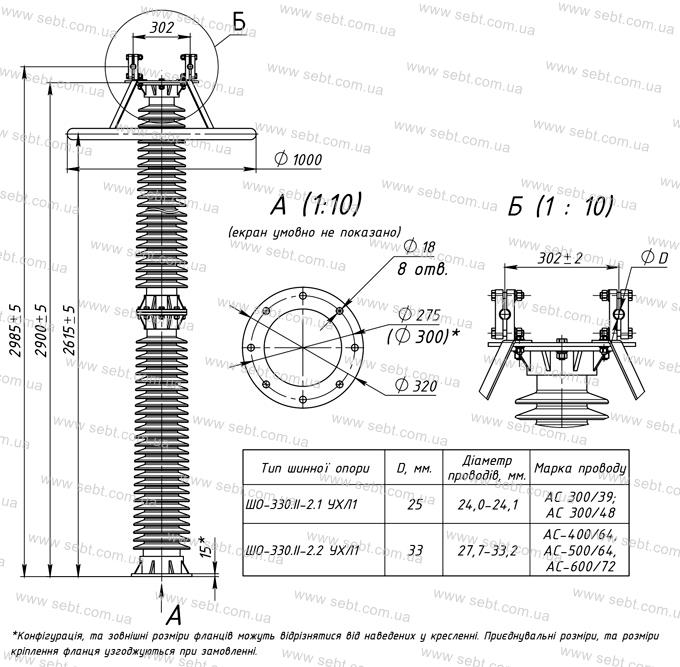

Шинна опора ШО-330.II-2 УХЛ1 (ШО-330.II-2.1 УХЛ1 та ШО-330.II-2.2 УХЛ1

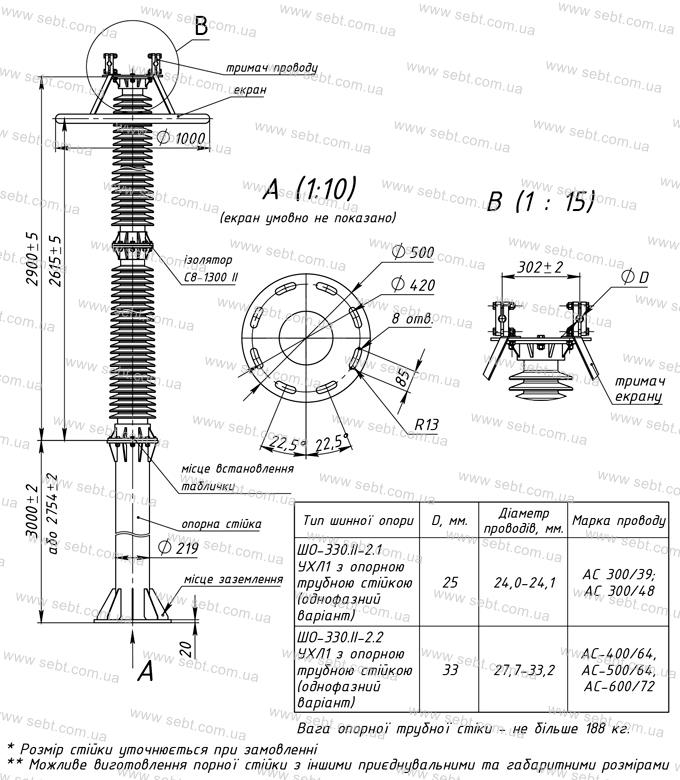

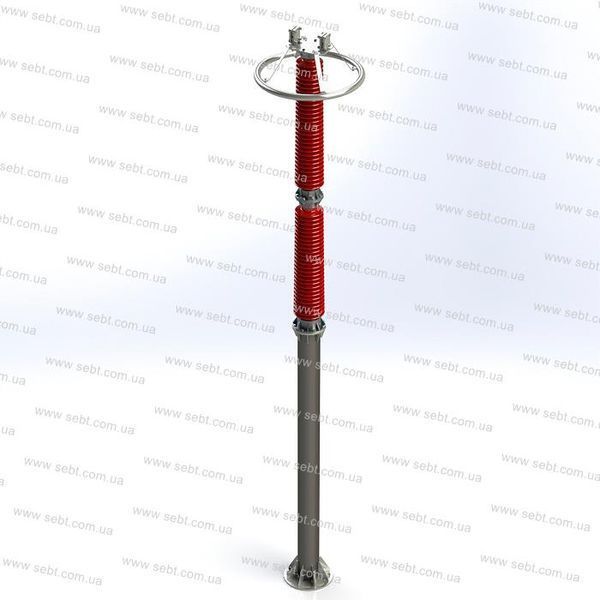

Шинна опора ШО-330.II-2 УХЛ1 (ШО-330.II-2.1 УХЛ1 та ШО-330.II-2.2 УХЛ1 з опорною стійкою H=2754 (3000) мм.
