Шинна опора ШОП-10.II-1ШП УХЛ1 з полімерною ізоляцією призначена для підтримки однієї алюмінієвої або мідної плоскої шини товщиною від 5 до 12 мм., та шириною від 50 до 120 мм.

Шинна опора ШОП-10.II-1ШП УХЛ1 виготовляються в кліматичному виконанні УХЛ, категорії розміщення 1 за ГОСТ 15150-69 та ГОСТ 15543.1-89 при цьому:
- робоче значення температури навколишнього повітря верхнє – плюс 40°С; нижнє - мінус 60 ° С;
- висота над рівнем моря не більше 1000 м;
- швидкість вітру не більше 40 м/с за відсутності ожеледиці та не більше 15 м/с при ожеледиці з товщиною кірки льоду до 20 мм;
- довкілля не вибухонебезпечне.

Структура умовного позначення шинної опори ШОП-10.II-1ШП АхB (-М)(-01; -02..)(-Р) УХЛ1:

• Ш - шинна;
• О - опора;
• П - полімерна зовнішня ізоляція;
• 10 - номінальна напруга, кВ;
• II - ступінь забруднення в районі експлуатації згідно з ГОСТ 9920 (посилена).
• 1 - кількість шин, що приєднуються;
• Ш - тип проводника, що приєднується (шина);
• П - спосіб встановлення шини на опору (на площину);
• А х В - перетин шини (ширина та товщина шини);
• М  - характеристика шинної опори для мідної шини (для алюмінієвої не вказується);
• 01, 02 - виконання шинної опори в залежності вд приєднувальних розмирів;
• Р - виконання фланців, з приєднувальними отворами, розгорнутими на 45 градусів відносно основного виконання;
• УХЛ1 - кліматичне виконання та категорія розміщення відповідно до ГОСТ 15150-69.

Основні типи полімерних шинних опор на клас напруги 6-10 кВ, які виготовляються:

ШОП-10.II-1ШП50х5 (-01) УХЛ1 – для однієї алюмінієвої шини 50х5;
ШОП-10.II-1ШП50х6 (-01) УХЛ1– для однієї алюмінієвої шини 50х6;
ШОП-10.II-1ШП60х6 (-01) УХЛ1– для однієї алюмінієвої шини 60х6;
ШОП-10.II-1ШП60х8 (-01) УХЛ1– для однієї алюмінієвої шини 60х8;
ШОП-10.II-1ШП60х10 (-01) УХЛ1– для однієї алюмінієвої шини 60х10;
ШОП-10.II-1ШП80х6 (-01) УХЛ1– для однієї алюмінієвої шини 80х6;
ШОП-10.II-1ШП80х8 (-01) УХЛ1  – для однієї алюмінієвої шини 80х8;
ШОП-10.II-1ШП80х10 (-01) УХЛ1– для однієї алюмінієвої шини 80х10;
ШОП-10.II-1ШП100х6 (-01) УХЛ1– для однієї алюмінієвої шини 100х6;
ШОП-10.II-1ШП100х8 (-01) УХЛ1– для однієї алюмінієвої шини 100х8;
ШОП-10.II-1ШП100х10 (-01) УХЛ1– для однієї алюмінієвої шини 100х10;
ШОП-10.II-1ШП100х12 (-01) УХЛ1– для однієї алюмінієвої шини 100х12;
ШОП-10.II-1ШП120х8 (-01) УХЛ1– для однієї алюмінієвої шини 120х8;
ШОП-10.II-1ШП120х10 (-01) УХЛ1– для однієї алюмінієвої шини 120х10;
ШОП-10.II-1ШП120х12 (-01) УХЛ1– для однієї алюмінієвої шини 120х12;

За додатковим запитом можливе виготовлення та постачання шинних опор з іншими приєднувальними розмірами та характеристиками.

Шинна опора ШОП-10.II-1ШП УХЛ1 сертифікована та відповідає ТУ У 27.1-39812966-003:2024.

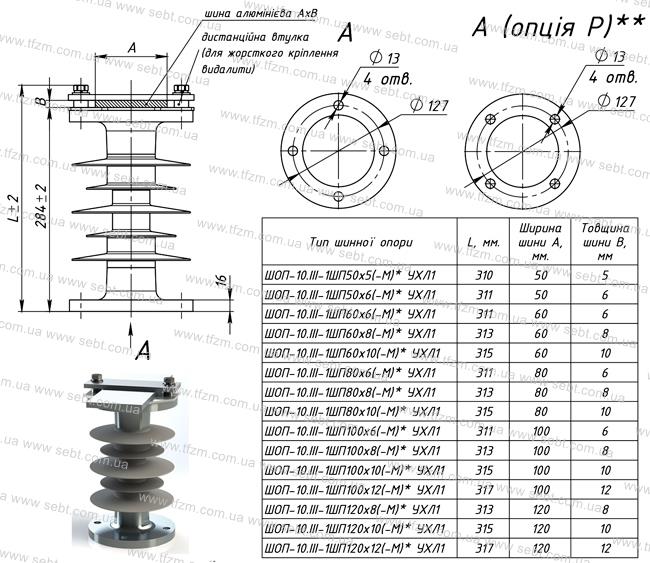

Шинна опора ШОП-10.II-1ШП УХЛ1

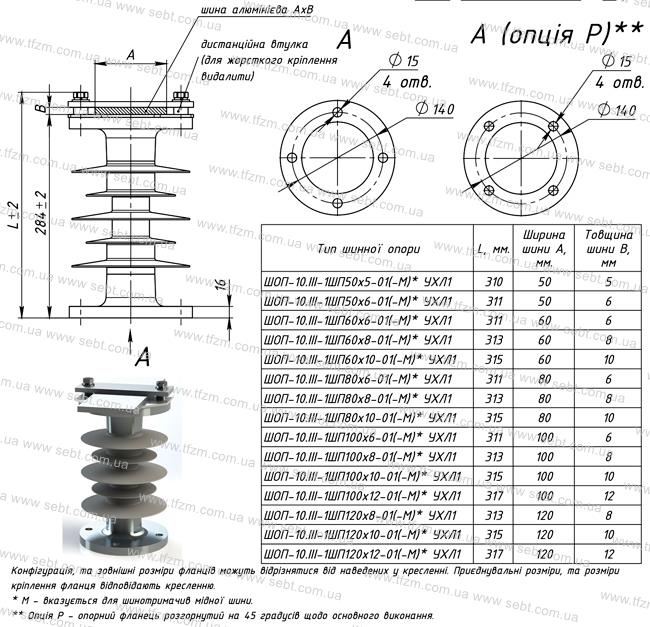

Шинна опора ШОП-10.II-1ШП-01 УХЛ1
