Шинная опора ШО-35.II-1 УХЛ1 с усиленной фарфоровой изоляцией предназначена для поддержания одного сталеалюминиевого или алюминиевого провода диаметром 15,2–36,2 мм (АС-120/19 – АС-700/86, А120-А750) в сетях переменного тока номинальным напряжением 35 кВ (Uнр — 40,5 кВ).
Шинные опоры ШО-35.II-1 УХЛ1 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:
- верхнее рабочее значение температуры окружающего воздуха – плюс 40°С; нижнее – минус 60°С;
- высота над уровнем моря не более 1000 м;
- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной ледяной корки до 20 мм;
- окружающая среда невзрывоопасная.
Структура условного обозначения шинной опоры ШО-35.II-1.х-хх УХЛ1:
- Ш — шинная;
- О — опора;
- 35 — номинальное напряжение, кВ;
- II — степень загрязнения в районе эксплуатации согласно ГОСТ 9920 (средняя);
- 1 — количество присоединяемых проводов;
- х (1, 2, 3) — исполнение шинной опоры в зависимости от диаметра присоединяемых проводов;
- хх — исполнение шинной опоры в зависимости от присоединительных размеров;
- УХЛ1 — климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69.
В зависимости от диаметра присоединяемого провода в настоящее время поставляются следующие типы шинных опор для одного провода с фарфоровой изоляцией для средней степени загрязнения:
- шинная опора ШО-35.II-1.1 УХЛ1 — для одного провода диаметром 15,2–22,1 мм. Основные типы присоединяемых проводов: А185; А240; А300; АС-120/19; АС-120/27; АС-150/19; АС-150/24; АС-150/34; АС-185/24; АС-185/29; АС-205/27; АС-240/32; АС-240/39. В отдельных случаях допускается эксплуатация шинных опор ШО-35.II-1.1 УХЛ1 с проводами меньшего диаметра при дополнительной подмотке вязальной проволоки в месте монтажа.
- шинная опора ШО-35.II-1.2 УХЛ1 — для одного провода диаметром 24,0–29,4 мм. Основные типы присоединяемых проводов: А350; А400; А450; А500; АС-300/39; АС-300/48; АС-330/30; АС-330/43;
АС-400/51; АС-400/64; АС-450/56; АС-500/27;
- шинная опора ШО-35.II-1.3 УХЛ1 — для одного провода диаметром 30,0–36,2 мм. Основные типы присоединяемых проводов: А550; А600; А650; А700; А750; АС-500/26; АС-500/64; АС-550/71; АС-600/72;
АС-650/79; АС-700/86.
В комплект поставки шинной опоры ШО-35.II-1 УХЛ1 входят:
- шинная опора в собранном или частично разобранном виде;
- паспорт и руководство по монтажу и эксплуатации.
Шинная опора ШО-35.II-1 УХЛ1 соответствует ТУ У 27.1-39812966-001:2020. По дополнительному запросу возможно изготовление и поставка шинных опор с другими присоединительными размерами и характеристиками.
Шинная опора ШО-35.II-1.1 УХЛ1

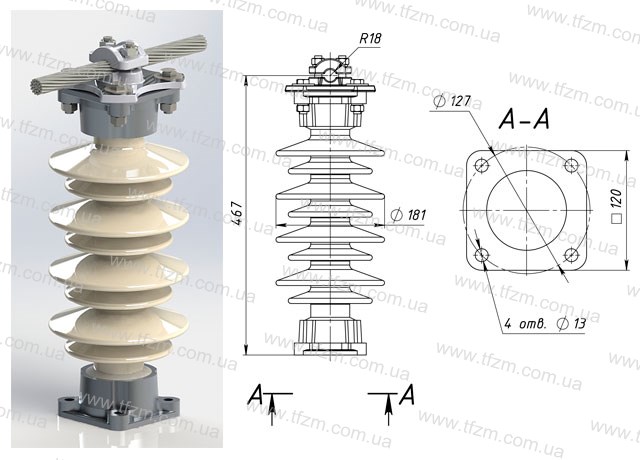

Шинная опора ШО-35.II-1.2 УХЛ1

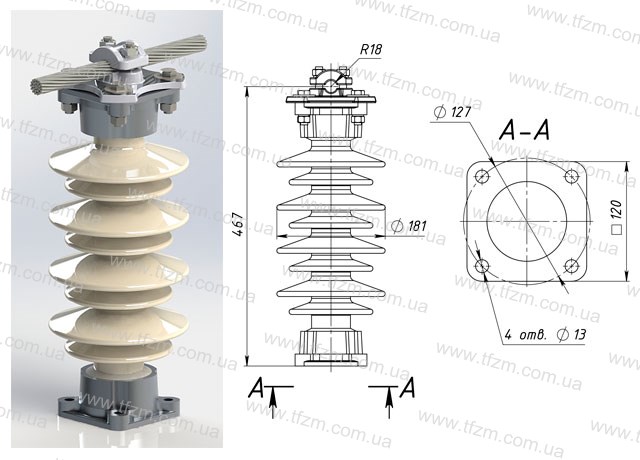

Шинная опора ШО-35.II-1.3 УХЛ1
